Serrande di isolamento e ritenzione di gas
Serrande di isolamento e ritenzione gas di Halton Wales (ex Flamgard Calidair) per applicazioni ad alte esigenze
Le serrande di isolamento sono progettate specificamente per rispettare i requisiti shut-off dei settori industriale o nucleare, dove l’isolamento delle condotte dovuto a sostituzione filtri o attività di ispezione, è richiesto, senza dover spegnere l’intero sistema.
Le serrande di ritenzione dei gas ad alta integrità vengono utilizzate per confinare i gas estinguenti, quali CO₂ e FM200, all’interno di un impianto di ventilazione o di climatizzazione in caso di incendio. Presentano un design simile a quello delle serrande di regolazione del volume, con guarnizioni aggiuntive per ridurre al minimo le perdite.
Quando azionate, elettricamente, pneumaticamente o idraulicamente, le serrande di ritenzione del gas impediscono il movimento dei gas utilizzati per evacuare l’ossigeno ed estinguere efficacemente l’incendio.
Questo aiuta i sistemi dell’edificio (allarmi, sprinkler ecc) e le autorità antincendio a garantire una fuga sicura e a ridurre al minimo i danni causati dall’incendio.

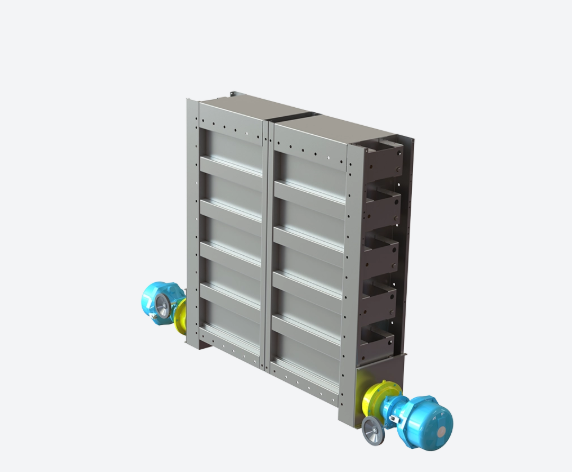

La serranda d’isolamento CID-01 è stata specificamente progettata per soddisfare i più rigorosi requisiti di chiusura dell’industria e del settore nucleare, dove è necessario l’isolamento delle condotte per sostituire i filtri o per ispezionare la condotta, senza spegnere tutto il sistema. I filtri di ventilazione infatti rimuovono le particelle radioattive dall’aria e devono essere sostituiti ogni pochi mesi.
Dati generali
- La funzione di sicurezza della serranda d’isolamento con tenuta ermetica, una volta azionata, chiude e controlla la pressione del sistema di bilanciamento o ri-circolazione aria. Questa funzione può essere usata sia in applicazioni ad alta o bassa richiesta
- Ogni serranda è testata per assicurare che non vi sia nessuna perdita attraverso le pale e la cassa
- È stata valutata dal Sira Certification Service, con riferimento alle metodologie CASS e risultata rispondente ai requisiti di IEC 61508-2:2010
- La serranda ha raggiunto il rating SIL 2
Specifiche delle serrande di controllo e regolazione
Queste serrande versatili possono essere azionate sia automaticamente che manualmente e possono essere fornite con flange pre-forate per facilitare l’installazione.
Le serrande possono essere installate verticalmente o orizzontalmente con il flusso d’aria in una direzione.
Ogni assemblaggio di una serranda completa è soggetto a un test di pressione d’esercizio di 10.000 Pa per un’ora.
Il lato a monte della serranda è sigillato durante il test e la fonte di pressurizzazione rimossa.
Dopo un’ora si controlla la pressione per assicurarsi che non sia calata, prendendo in considerazione ogni cambiamento nelle temperature dell’aria.
Per maggiori informazioni, disegni e grafici sulla serranda di isolamento gas CID-01, consulta la scheda tecnica di Flamgard Calidair (ora stabilimento in Wales di Halton).
Descrizione
La serranda isolante CID-02 è stata progettata da Halton Wales per garantire la massima efficienza in condizioni difficili ed è adatta per l’installazione con flusso d’aria in un’unica direzione. Le serrande possono essere installate in verticale o in orizzontale. Questa serranda garantisce una chiusura al 100% quando il flusso d’aria favorisce la chiusura della pala.
Specifiche
Cassa
La cassa della serranda è realizzata in lamiera d’acciaio dello spessore di 3,0 mm, con sezione canalare rigida per garantire il corretto allineamento delle pale e degli assi. Laddove sono richieste serrande circolari, vengono utilizzati adattatori extra che aumentano la lunghezza di inserimento della serranda da 350 a 450 mm.
La dimensione massima del condotto è: 600 mm di larghezza x 300 mm di altezza.
Pala
La pala è costituita da un unico strato di lamiera d’acciaio da 2,0 mm e da guarnizioni in PVC ignifugo, fissate alla pala e ai fermi superiore e inferiore.
Assi
Assi continui Ø 19,05 mm.
Cuscinetti
Boccole “Oilite” autolubrificanti in bronzo fosforoso con guarnizioni a labbro per eliminare le perdite dall’involucro.
Funzionamento
Attuatore pneumatico, attuatore elettrico, quadrante di bloccaggio manuale.
Caratteristiche di caduta di pressione a valvola aperta
Il design di questa serranda è praticamente privo di ostruzioni, rendendo la caduta di pressione attraverso la serranda così ridotta che non esistono strumenti in grado di misurarne il valore.
Se è richiesta un’area libera al 100%, è sufficiente aumentare le dimensioni del condotto di 20 mm in larghezza e altezza per eliminare l’area occupata dai fermi di tenuta della pala. Le flange della serranda possono essere regolate per compensare la differenza.
Note:
Le serrande CID-02 possono essere istallate verticalmente o orizzontalmente:
- Classificate SIL 2 in accordo con IEC 62508-2:2010
- La gamma di queste serrande di isolamento può comprendere anche funzione shut-off in accordo con EN 1751
- Certificazione ATEX disponibile
Per maggiori informazioni, disegni e grafici sulla serranda isolante a pala singola CID-02, consulta la scheda tecnica di Flamgard Calidair (ora stabilimento in Wales di Halton).
La serranda di ritenzione dei gas inerti CRD-01 è stata specificamente progettata per l’uso come serranda di isolamento ad alta integrità per turbine a gas e settore generazione di energia in cui i gas inerti ad alta pressione vengono utilizzati come agenti estinguenti.
Certificazioni disponibili:
- Classificazione SIL 2 secondo IEC 62508-2:2010
- Classificazione ATEX
Descrizione del prodotto
La serranda di ritenzione gas del tipo CRD-01 è specificamente progettata per rispettare i rigorosi adempimenti richiesti da un ambiente dove sono di primaria importanza la robustezza della struttura e l’affidabilità del funzionamento. Queste versatili serrande sono disponibili sia con funzionamento automatico sia manuale e si usano per impedire la dispersione di un gas inerte estinguente, durante un evento ad alta temperatura. Per facilitare l’istallazione tutte le serrande sono consegnate con flange pre-forate e progettate per poter essere montate in qualsiasi assetto, in entrambe le direzioni del flusso dell’aria.
Specifiche prodotto
Cassa
La cassa della serranda è formata da lamiera d’acciaio spessa 3.0 mm dentro una sezione canalare rigida per assicurare il corretto allineamento di pale e assi. Le serrande di larghezza superiore a 1.275 mm sono costruite ad assemblaggio multiplo. Dove si richiedano serrande circolari o serrande con dimensioni in larghezza ed altezza inferiori a 150 mm, si usano adattatori extra, per aumentare la lunghezza d’inserzione della serranda da 300 a 400 mm.
Pale
Le pale sono formate da una sezione a profilo alare a doppia parete di lamiera d’acciaio, di 1,5 mm, con guarnizioni in acciaio inossidabile. La pala si ferma alla sommità e sul fondo della cassa e ha guarnizioni laterali che offrono eccellenti caratteristiche di perdita ridotta.
Assi
Gli assi continui sono Ø 19,05 mm con le pale saldate a tappo su ciascun lato.
Collegamento
Collegamento ad azione parallela, che consiste in leve di guida collegate per mezzo di barre piatte, azionate per mezzo di spinotti di acciaio inossidabile. Tutto iI collegamento è contenuto nella cassa della serranda.
Cuscinetti
Boccole flangiate di bronzo fosforoso auto lubrificate con ‘Oilite’.
Funzionamento
Attuatore pneumatico e meccanismo di chiusura manuale. Il funzionamento elettrico non è disponibile in questo tipo di serranda.
Opzioni
- i materiali possono essere: acciaio inossidabile, acciaio dolce galvanizzato, o altri materiali che rispondano alle necessità specifiche del cliente
- raccordi di continuità di terra
- ganci di sollevamento
- contenitori integrati o smontabili per alloggiare il sistema di controllo
- cuscinetti per alte temperature
- guarnizioni degli assi per garantire la tenuta della cassa
- disponibili altre opzioni in base alle esigenze del cliente.

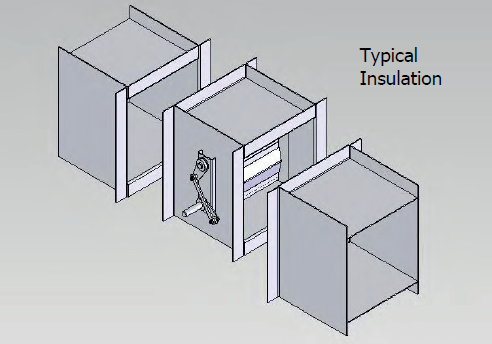

Montaggio & assemblaggio
Nota: serrande più grandi sono costruite tramite soluzione modulare. Un sigillante ignifugo approvato dovrebbe essere inserito tra la serranda e la condotta per garantirne la tenuta.
Nota: ogni sezione avrà un mandrino d’azionamento, che può essere collegato insieme esternamente o azionato in modo indipendente.
Per maggiori informazioni, disegni e grafici sulla serranda di ritenzione gas CRD-01, consulta la scheda tecnica di Flamgard Calidair (ora stabilimento in Wales di Halton).
