Diffusione e distribuzione di aria Halton Marine in cabine
Diffusione e distribuzione di aria Halton Marine in cabine
La gamma di diffusori Jaz di Halton a soffitto combina prestazioni eccellenti con un design iconico. La struttura aerodinamica è silenziosa e consente l’acquisto di diffusori di dimensioni inferiori.
I diffusori Jaz di Halton sono adatti anche per ambiente navale.

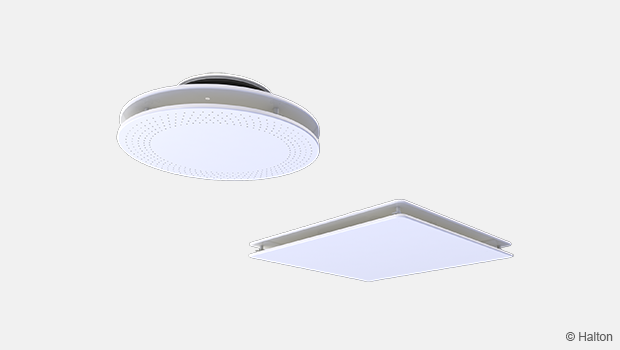

Diffusore Halton Jaz JCC per soffitto
Questo diffusore Halton Jaz JCC è l’ideale per edifici e cabine ristrutturati grazie alla bassa altezza. È disponibile anche in acciaio inossidabile, migliorando l’aspetto estetico del prodotto. Sono disponibili anche modelli perforati.
- Diffusore a soffitto con feritoia laterale di forma quadrata e circolare
- Pannelli deflettori disponibili per flussi d’aria in 1 – 4 direzioni
Descrizione
Caratteristiche
- Diffusore a soffitto con feritoia laterale a forma quadrata e circolare
- La bassa altezza riduce al minimo lo spazio di installazione
- Il diffusore è disponibile sia per mandata che estrazione aria
- Installazione direttamente nella condotta o nel plenum di bilanciamento
- Il pannello frontale smontabile consente la pulizia del diffusore e della condotta
- Deflettori disponibili per la selezione della direzione del lancio in 1-4 direzioni
Accessori
- Deflettore per il controllo della direzione del lancio
- Plenum di bilanciamento con funzioni di misurazione e regolazione
- Pannello di installazione per controsoffitto modulare
- Manopola di comando per l’utilizzo in cabine (navi e traghetti)
Modelli
- Quadrato, con pannello frontale compatto o perforato
- Circolare, con pannello frontale compatto o perforato
- Installazione diretta nel controsoffitto standard con profilo a T
- Materiale alternativo in acciaio inossidabile (EN1.4404/AISI316L)
Principi di funzionamento

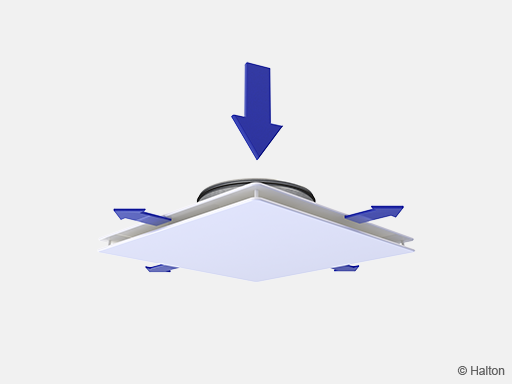

L’aria è immessa nello spazio attraverso le feritoie laterali e si miscela con quella dell’ambiente fuori dal diffusore.
La differenza di temperatura massima consigliata tra aria di mandata e aria ambiente è di 10 ºC.
L’aria può essere lanciata in diverse direzioni (1, 2 e 3) con i deflettori (inclusi nella consegna).
I deflettori non sono necessari per l’aria di mandata o di estrazione. a 4 direzioni.
| Accessorio | Codice | Descrizione |
|---|---|---|
| Deflettore | DP |
Set di componenti per la forma del lancio in 3,2 e 1 direzione (non necessari per il lancio in 4 direzioni). Vedere fig.1 |
| Plenum di bilanciamento | PDI | Per bilanciare ed equalizzare il flusso d'aria e attenuare il rumore della condotta |
| Pannello d’installazione | PI-N | Per l'installazione a controsoffitto modulare standard 600x600, colore bianco (RAL 9003). Fig. 2 e 3 |
| Manopola di comando | CK | Per il controllo in cabina (navi e traghetti). Vedere fig. 4 |

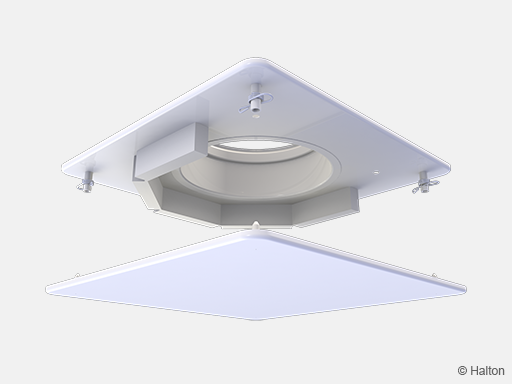

Fig.1. Deflettore attaccato al diffusore (DP)

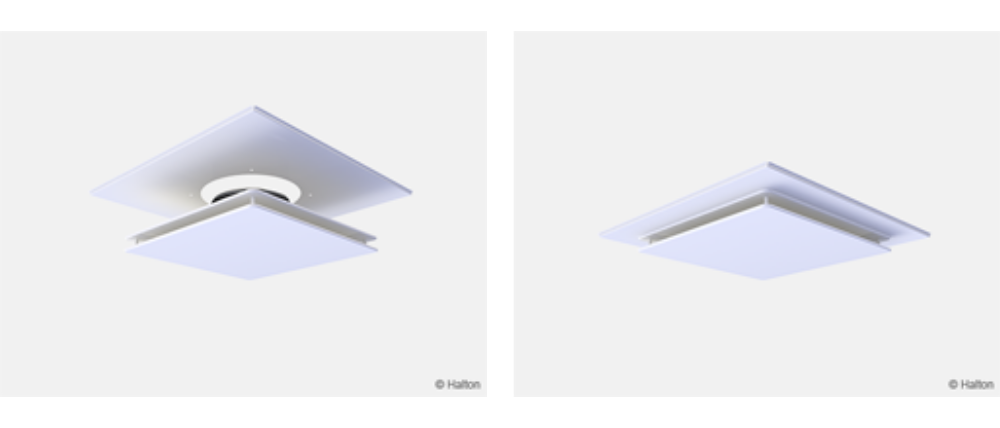

Fig.2. Diffusore quadrato con pannello di installazione (PI)

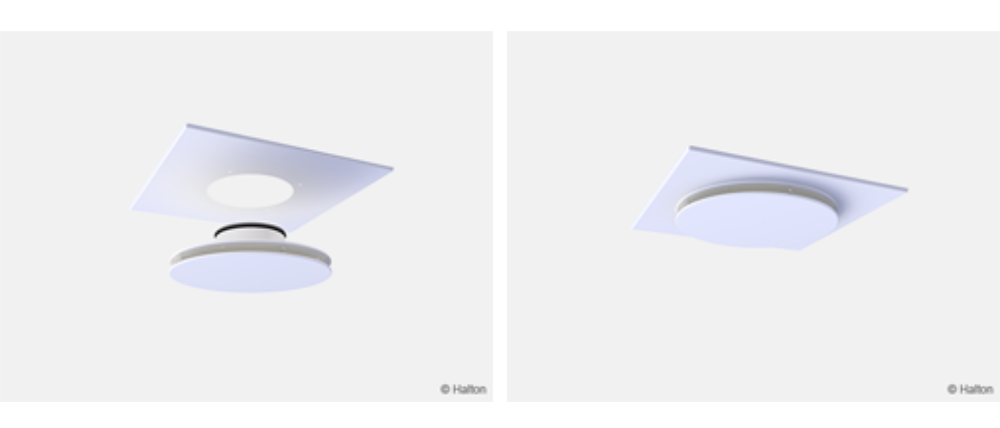

Fig.3. Diffusore circolare con pannello di installazione (PI)

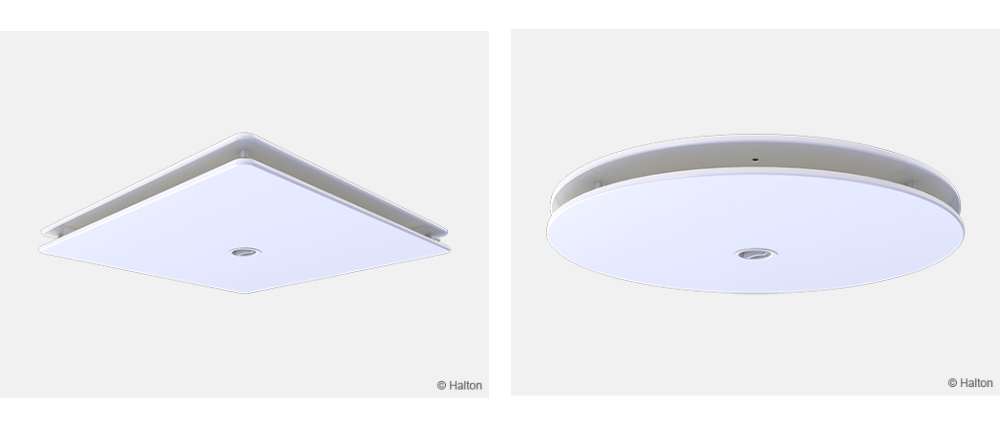

Fig.4. Diffusore con manopola di comando (CK)

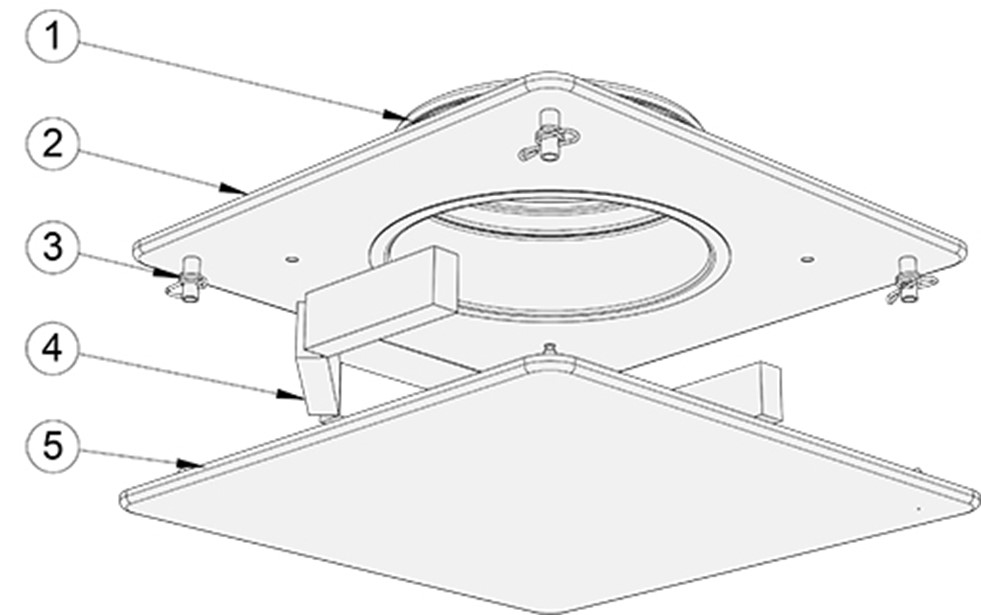

Struttura e materiali
| Nr. | Parte | Materiale | Alternative colore |
|---|---|---|---|
| 1 | Guarnizione di tenuta alla condotta | Gomma | – |
| 2 | Piastra superiore | Acciaio o acciaio inossidabile (EN1.4404/AISI 316L) |
Vernice bianca in polvere (RAL 0993) Colori speciali disponibili su richiesta |
| 3 | Blocco a molla | Acciaio o acciaio inossidabile (EN1.4404/AISI 316L) | – |
| 4 | Deflettore | Plastica espansa | – |
| 5 | Pannello frontale | Acciaio o acciaio inossidabile (EN1.4404/AISI 316L) |
Vernice bianca in polvere (RAL 0993) Colori speciali disponibili su richiesta |
Nota: Sono disponibili gli stessi materiali sia per i modelli circolari che per quelli quadrati.
Modelli

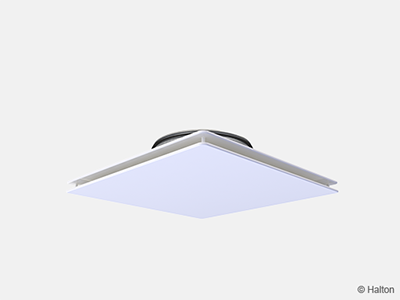

Fig.11. Halton Jaz JCC, quadrato con pannello frontale compatto (A)

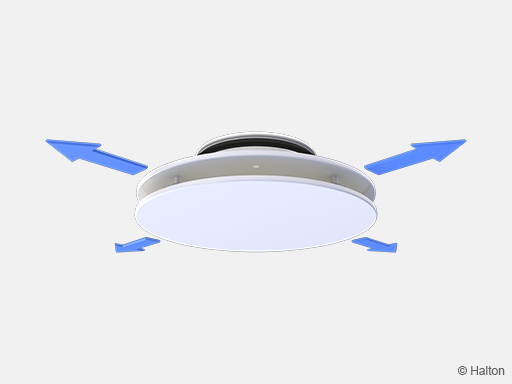

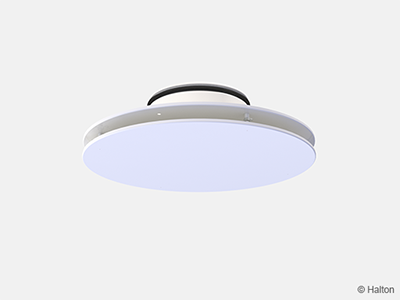

Fig.12. Halton Jaz JCC, circolare con pannello frontale compatto (B)

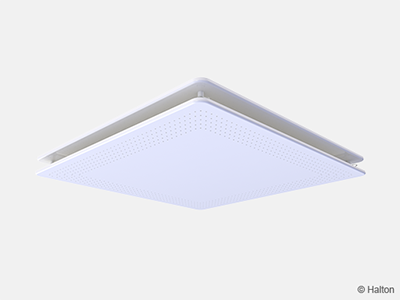

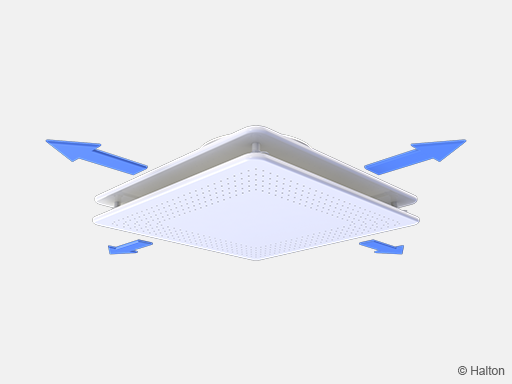

Fig.13. Halton Jaz JCC, quadrato con pannello frontale perforato (C)

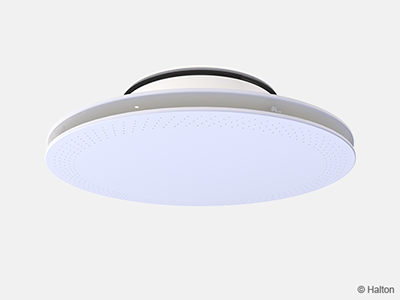

Fig.14. Halton Jaz JCC, circolare con pannello frontale perforato (D)
Fig.14. Halton Jaz JCC, circolare con pannello frontale perforato (D)

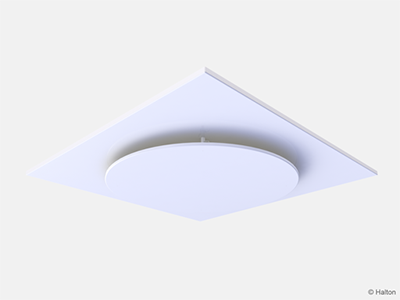

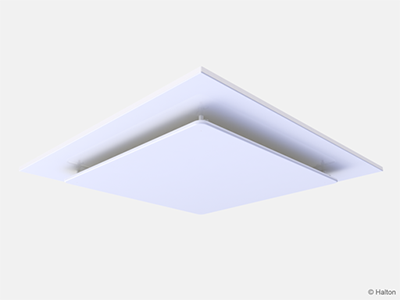

Fig.16. Halton Jaz JCC, modello circolare compatto integrato al controsoffitto (WS=T)
Specifiche
Alternativa 1: senza plenum di bilanciamento
Alternativa 2: con plenum di bilanciamento
Per consultare la pagina internazionale del diffusore JAZ JCC nel sito della casa madre.
Halton Jaz JDA – Diffusore con feritoia laterale
La serie di diffusori Jaz di Halton combina prestazioni eccellenti con un design iconico. La struttura aerodinamica è silenziosa e consente l’acquisto di diffusori di dimensioni inferiori.
I diffusori sono adatti sia per aria di mandata che aria di estrazione e danno un aspetto architettonico al soffitto.
- Diffusore quadrato con pannello frontale pieno o perforato
- Pannello frontale smontabile, che consente la pulizia del diffusore e della condotta
- Deflettori per la direzione del lancio in 1-3 direzioni
Descrizione
Caratteristiche
- Diffusore a soffitto di forma quadrata con feritoie laterali
- Adatto per aria di mandata e di estrazione
- Installazione direttamente nella condotta o nel plenum di bilanciamento
- Pannello frontale smontabile per la pulizia del diffusore e della condotta
- Deflettori per la direzione del lancio in 1-3 direzioni
- Attacco alla condotta circolare con guarnizione di gomma
Accessori
- Set di deflettori per orientare la direzione del lancio
- Plenum di bilanciamento con funzioni di misurazione e regolazione
- Pannello di installazione per soffitti modulari
Modelli
- JDA/S, pannello frontale pieno
- JDA/P, pannello frontale perforato
- Installazione diretta nell’apertura del controsoffitto
- Soffitto standard con profilo a T
- Soffitto clip-in
Principi di funzionamento
- L’aria è immessa nell’ambiente attraverso le feritoie laterali e si mescola con l’aria interna fuori dal diffusore.
- Si raccomanda una differenza di temperatura massima di 10°C tra l’aria di mandata e l’aria all’interno della stanza.
- La forma del lancio può essere orientata in diverse direzioni (1, 2 e 3) tramite i deflettori.
Per consultare la pagina internazionale del diffusore JAZ JDA nel sito della casa madre.

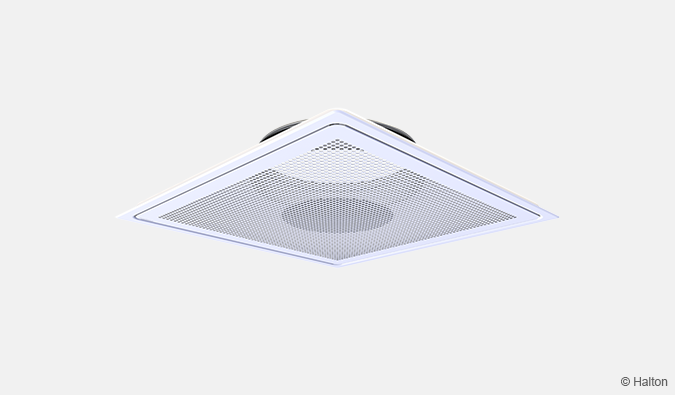

Halton Jaz JRC – Diffusore perforato
Halton Jaz JRC è un diffusore perforato che combina eccellenti condizioni ambientali interne ad un design iconico.
E’ disponibile sia per l’istallazione di aria di mandata che di estrazione, dando così un aspetto uniforme al soffitto. Il prodotto è adatto per ambienti come stanze e uffici ospedalieri, edifici scolastici e spazi pubblici.
- Funzionamento silenzioso anche con ampie portate d’aria
- Regolazione e misurazione con plenum di bilanciamento Halton Pop PDI
I modelli dei diffusori Halton Jaz sono progettati in linea con i valori fondamentali di Halton affinché vengano soddisfatti i seguenti requisiti:
- Produzione sostenibile a basso spreco e vicina ai mercati
- Prestazioni eccellenti in termini di portata d’aria e flessibilità
- Comfort dell’ambiente interno grazie al funzionamento silenzioso
Panoramica
Applicazioni
- Ventilazione di uffici, stanze ospedaliere, scuole e spazi pubblici.
Caratteristiche principali
- Perforato
- Adatto per aria di mandata e di estrazione
- Funzionamento silenzioso anche con ampie portate d’aria
- Regolazione e misurazione con plenum di bilanciamento Halton Pop PDI
- Disponibilità di adattatori per diversi tipi di soffitto
Principi di funzionamento
L’aria è immessa nell’ambiente attraverso il pannello frontale perforato del diffusore. Al centro del pannello frontale è presente un disco deflettore, che devia l’aria verticalmente e parallelamente al soffitto, favorendo l’effetto Coanda.
Il lancio di mandata è in 4 direzioni; tuttavia, il flusso può essere orientato in 1-2-3 direzioni tramite l’utilizzo di deflettori separati (DP, forniti come accessorio, vedere la sezione Installazione).

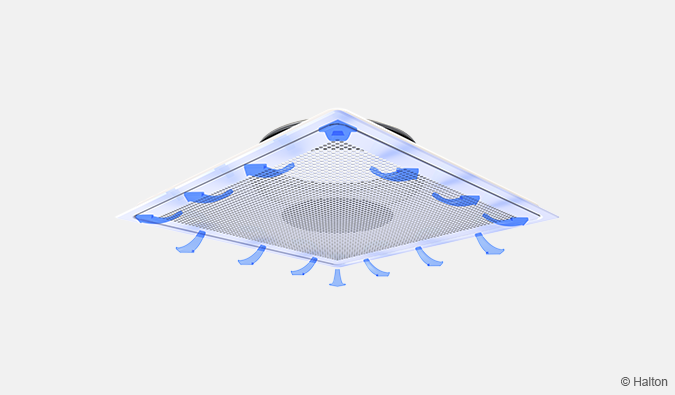

Fig.1. Sistema operativo di Halton Jaz JRC, mandata
La differenza di temperatura massima raccomandata tra l’aria di mandata e l’aria dell’ambiente è la seguente:
- 8°C per l’aria di mandata a 3 o 4 direzioni
- 6°C per l’aria di mandata a 1 o 2 direzioni
Il diffusore può essere utilizzato anche come unità di estrazione togliendo il disco deflettore dal centro del pannello frontale (Fig. 2).

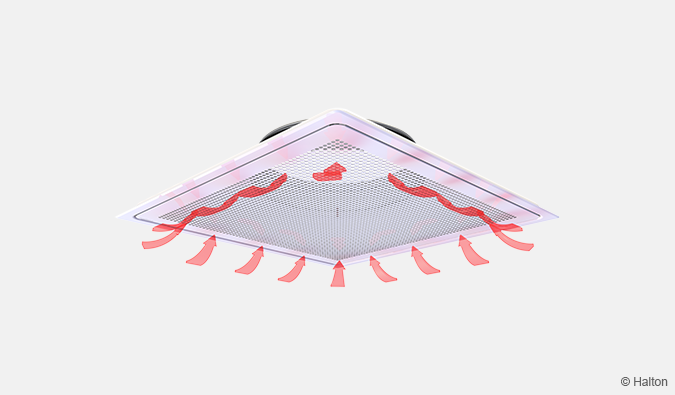

Fig.2. Sistema operativo di Halton Jaz JRC, estrazione
Per consultare la pagina internazionale del diffusore JAZ JRC nel sito della casa madre.

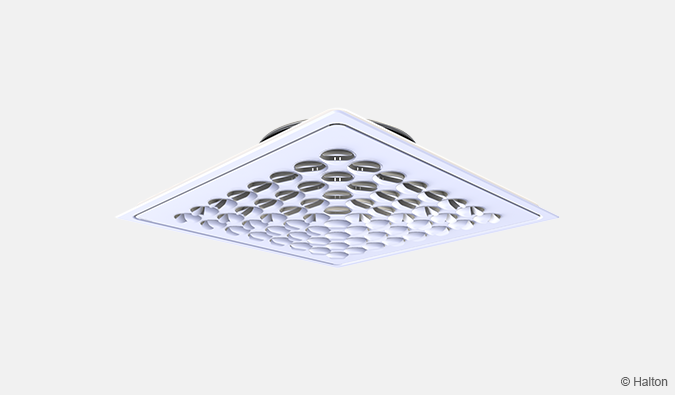

Halton Jaz JSC – Diffusore ad ugelli
Halton Jaz JSC è la scelta perfetta per un’ampia gamma di applicazioni, dai luoghi di lavoro agli ospedali, grazie al suo potente effetto di miscelazione.
Questo diffusore quadrato ad ugelli è disponibile con tre modelli diversi di pannello frontale, ciascuno con una differente quantità di ugelli e progettato per specifiche esigenze di portata.
Il diffusore è adatto per l’installazione in ambienti come stanze e uffici ospedalieri, edifici scolastici e spazi pubblici.
- Ugelli regolabili
- Regolazione e misurazione con plenum di bilanciamento Halton Pop PDI
I modelli di diffusori Halton Jaz sono progettati in linea con i valori fondamentali di Halton affinché vengano soddisfatti i seguenti requisiti:
- Produzione sostenibile a basso spreco e vicina ai mercati
- Prestazioni eccellenti in termini di portata d’aria e flessibilità
- Comfort dell’ambiente interno grazie al funzionamento silenzioso
Descrizione
Caratteristiche
Halton Jaz JSC è la scelta perfetta per un‘ampia gamma di applicazioni, dai luoghi di lavoro agli ospedali, grazie al suo potente effetto di miscelazione. Questo diffusore quadrato ad ugelli è disponibile con tre modelli diversi di pannello frontale, ciascuno con una differente quantità di ugelli e progettato per specifiche esigenze di flusso.Applicazioni
- Ventilazione di uffici, stanze ospedaliere, scuole e spazi pubblici.
Caratteristiche principali
- Ugelli regolabili
- Funzionamento silenzioso anche con grandi portate d’aria
- Regolazione e misurazione con plenum di bilanciamento Halton Pop PDI
- Adattatori idonei per diversi tipi di soffitto
Sistema operativo

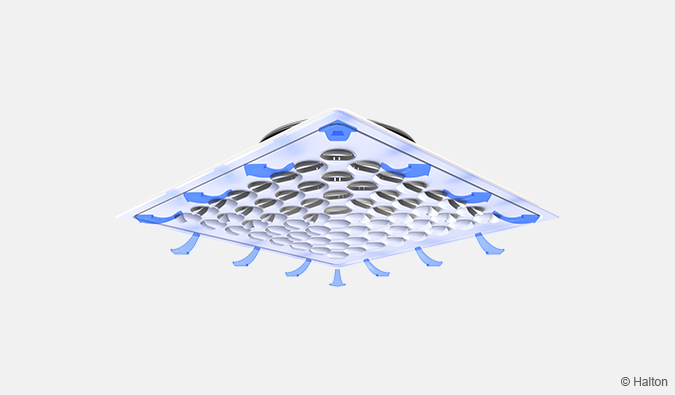

Fig. 1. Sistema operativo di Halton Jaz JSC
Principi di funzionamento
Per conoscere il modello di diffusore Halton JAZ JSC, visitare la pagina specifica sul sito internazionale di Halton.
Per ulteriori informazioni sul prodotto del diffusore JAZ JCC visitare la pagina specifica sul sito internazionale di Halton.
Per conoscere il modello di diffusore Halton JAZ JDA, visitare la pagina specifica sul sito internazionale di Halton.
Per conoscere il modello di diffusore Halton JAZ JRC, visitare la pagina specifica sul sito internazionale di Halton.
Per conoscere il modello di diffusore Halton JAZ JSC, visitare la pagina specifica sul sito internazionale di Halton.
Per conoscere altri diffusori Halton visitare la pagina generale sul sito internazionale della casa madre.
